SunYuan SY R-P-O系列位移變送器是一種將位移電阻信號按變化大小轉換成與阻值成線性標準信號的低成本、小體積混合集成電路。該變送器采用輸入濾波、輸入保護電路，高精度穩壓基準IC電源電路，放大轉換電路，零位滿度調節電路等變換電路，外接電源可選用開關電源或線性穩壓電源供電。產品具有很高的精度和線性度（優于0.05F.S），常用在內置式電子尺、角位移信號變送器等精密測量儀器儀表中。產品體積小、成本低、安裝方便，可嵌入在傳感器內部，直接將位移、角度信號轉換成標準的4-20mA信號輸出，滿度和零點都可由用戶引出的外接電位器調節、校準。適用于將電阻、電橋電位器信號轉換成標準信號，位移傳感器信號的變送與無失真遠傳，工業現場電子尺、角度傳感器信號隔離、采集及變換。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

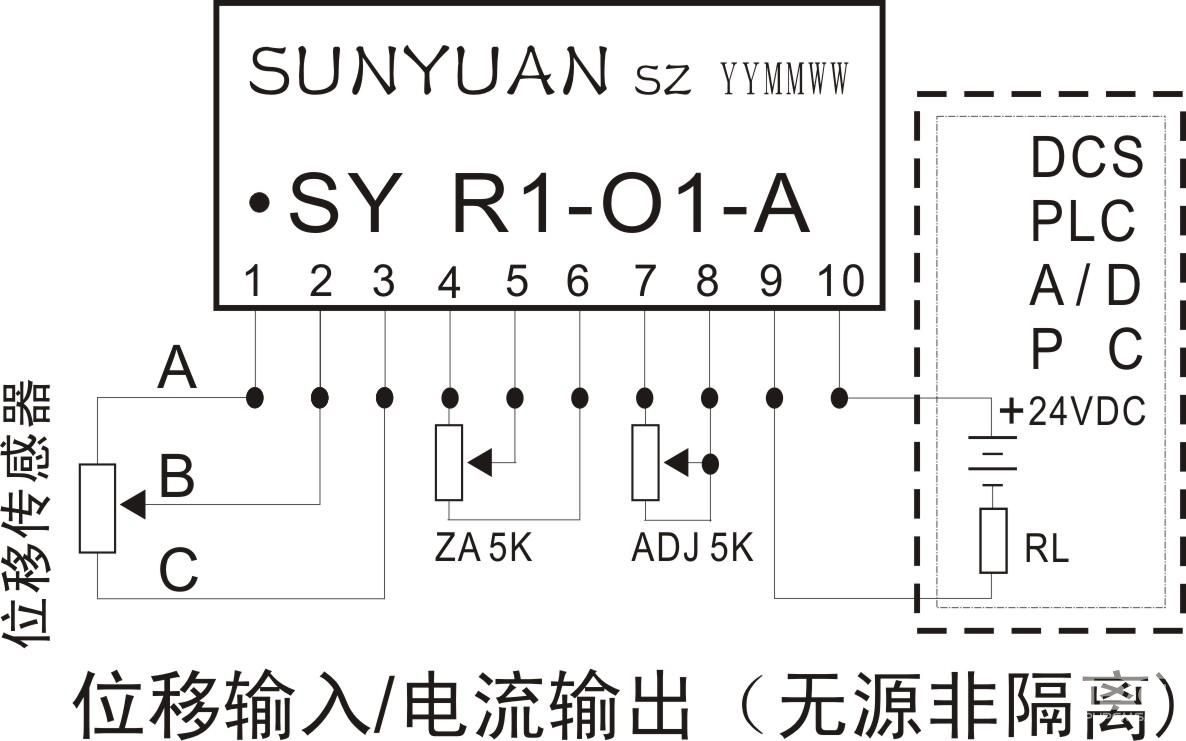

SY R-O-A產品典型應用接線圖 位移信號變送器SY R-O-A系列產品，可嵌入在傳感器內部，直接將位移、角度信號轉換成標準的4-20mA信號輸出。模塊無需獨立電源供電，采用兩線制回路供電輸出方式。產品體積小，成本低，IC封裝采用SIP 10Pin標準化設計，滿度和零點都可由用戶通過外接電位器調節、校準。

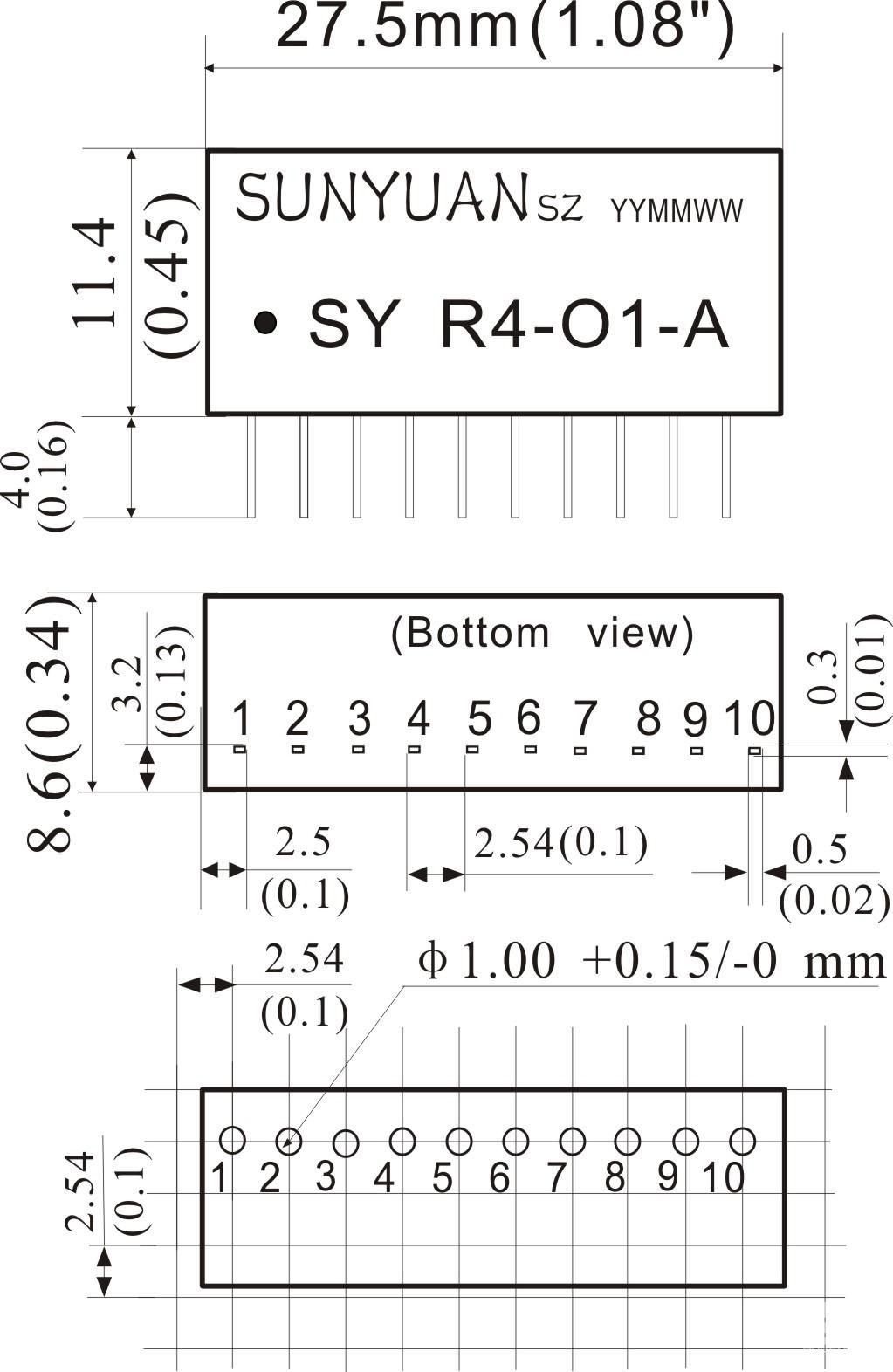

SY R-O-A產品外型尺寸及PCB布板圖
SY R-O-C內嵌入式線性電子尺、角度位移傳感器專用變送器 SY R-O-C內置式電子尺、角位移信號變送器常用為非隔離型，產品體積小、成本低、安裝方便，可嵌入在電子尺內部，直接將位移、角度信號轉換成標準的4-20mA信號輸出，產品線性度極高，優于0.05F.S，滿度和零點精度都可由用戶通過PCB上的可調電位器調節、校準，使用非常方便。用戶可根據不同使用場合的需要來訂制產品外形尺寸。

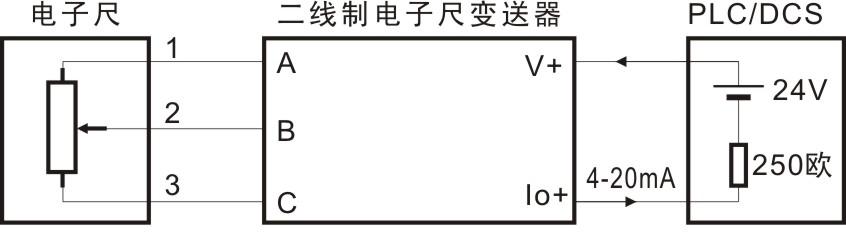

內置式電子尺變送器與位移傳感器、PLC典型應用接線圖

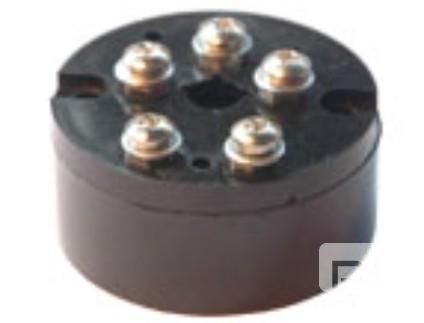

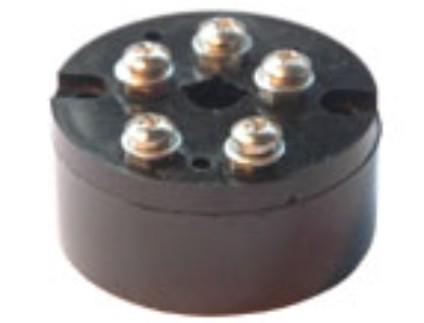

SY R-O-E外置式安裝線性電子尺、角度位移傳感器專用變送器 SY R-O-E外置式電子尺、角位移信號變送器常用為非隔離型，產品體積小、安裝方便，可安置在傳感器外部，可直接將位移、角度信號轉換成標準的兩線制4-20mA信號輸出。產品線性度極高，優于0.05F.S。滿度和零點精度都可由用戶通過產品頂部的電位器調節、校準，使用非常方便。
外置式電子尺變送器與位移傳感器、PLC的接線示意圖

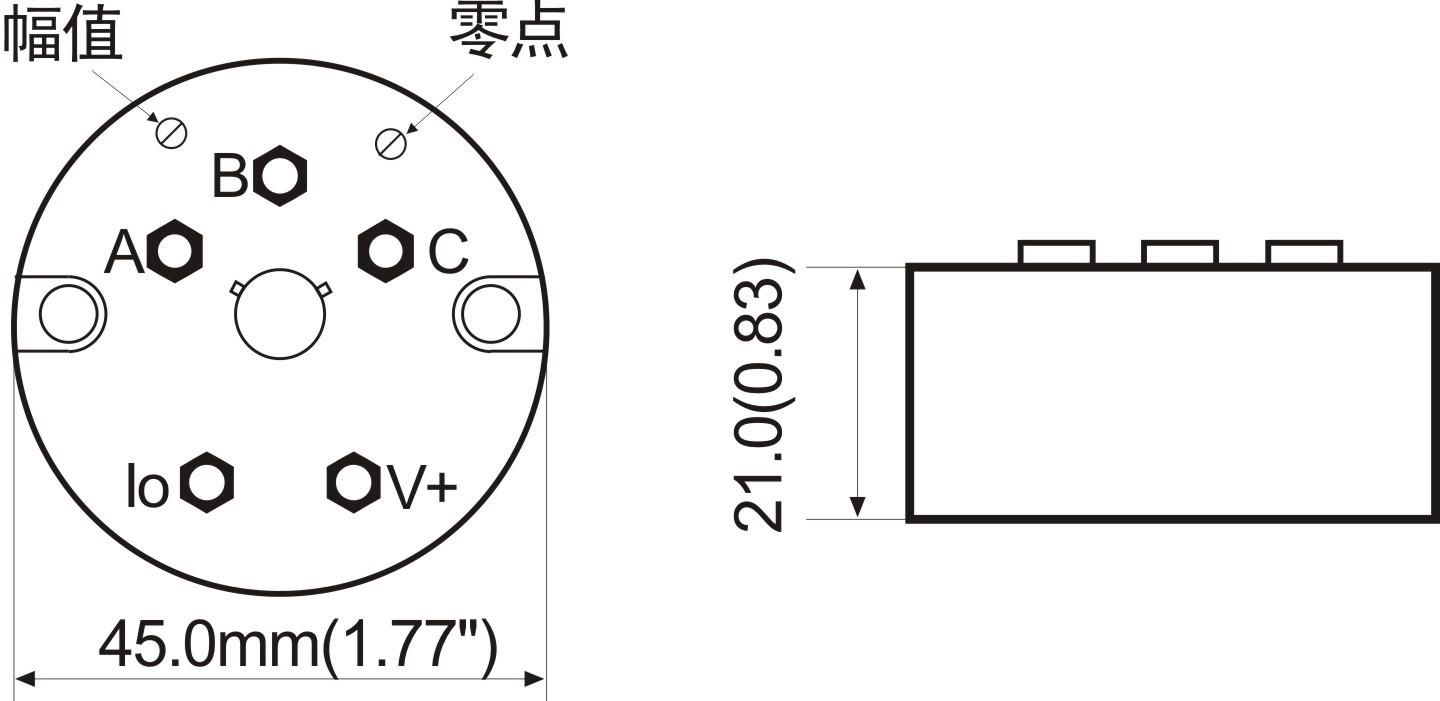

外置式電子尺變送器外形尺寸

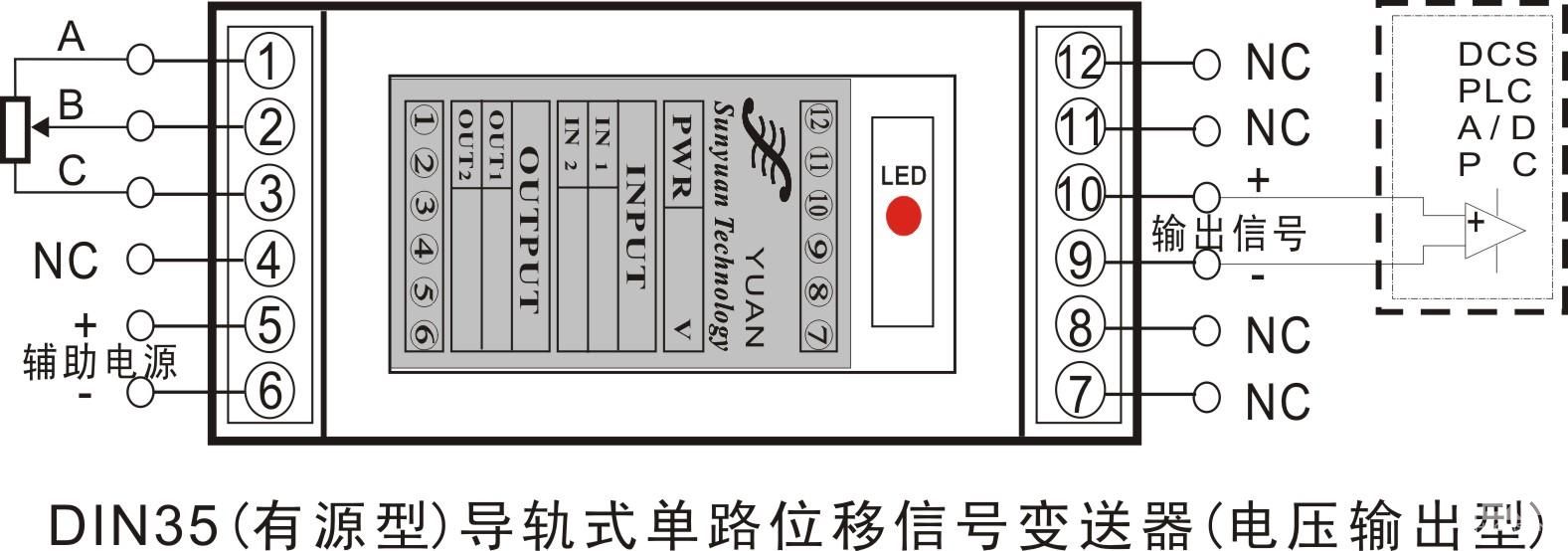

SY R-P-O-B系列DIN35 I型導軌安裝位移信號變送器（有源型，電壓輸出型） SY R-P-O-B系列DIN35 I型導軌式安裝位移信號變送器采用輸入濾波、輸入保護電路，高精度穩壓基準IC電源電路，放大轉換電路，滿度調節電路等變換電路，外接電源可選用開關電源或線性穩壓電源供電。產品具有很高的精度和線性度（優于0.05F.S），常用在電子尺、角位移信號變送器等精密測量儀器儀表中。

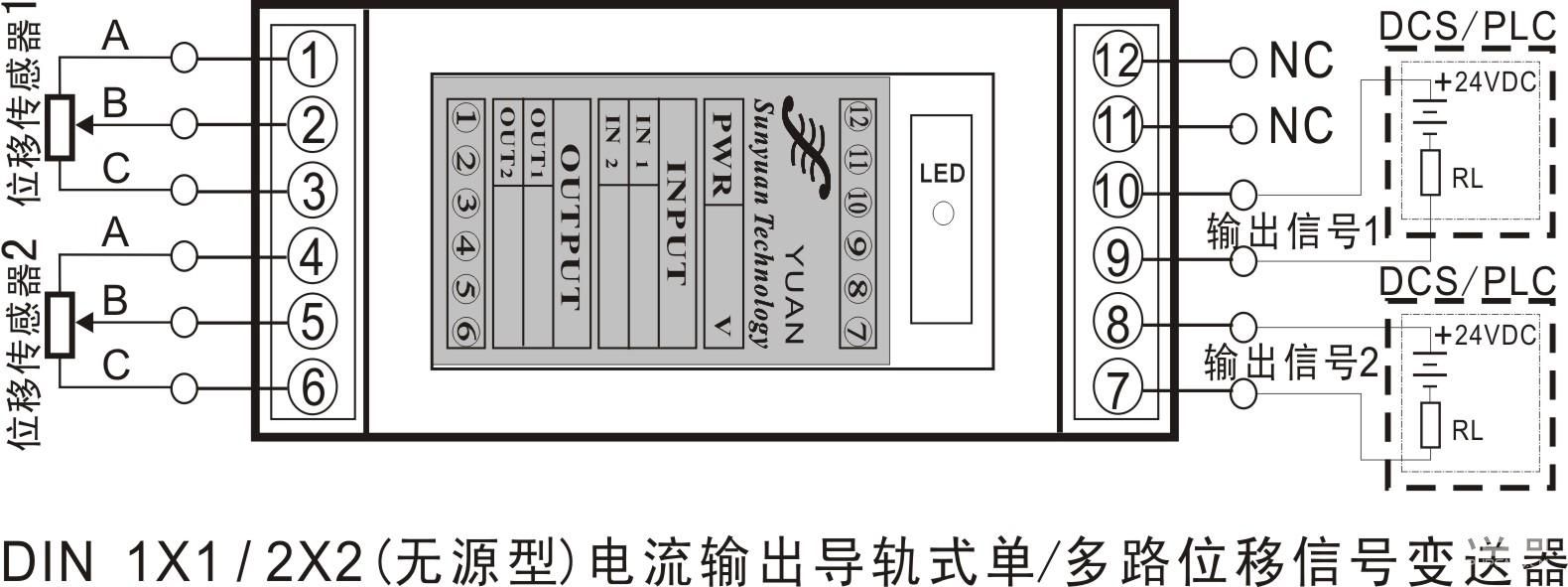

SY R-O-B系列DIN35導軌安裝位移信號變送器（無源型，電流輸出型） SY R-O-B系列DIN35導軌式安裝位移信號變送器采用輸入濾波、保護電路，高精度穩壓基準IC電源電路，放大轉換電路，零點滿度調節電路等變換電路，可將直線或角位移傳感器、電位器等輸出電阻信號進行高精度放大并轉換成標準兩線制4-20mA模擬信號輸出。產品無需獨立電源供電，采用兩線制回路供電輸出方式，具有很高的精度和線性度（優于0.05F.S），常用在電子尺、角位移信號變送器等精密測量儀器儀表中。
信號隔離器新品5：無源型低成本兩線制4-20mA電流轉模擬電壓信號I/V轉換信號隔離器 ISO 4-20mA-O系列（SIP12 Pin封裝）兩線制無源型4-20mA轉電壓信號隔離轉換器，可以將輸入有源4-20mA的電流信號隔離轉換成電壓信號I/V轉換輸出。該方案采用兩線制輸入回路供電方式，獨有高效信號回路竊電技術，無須外接工作電源，大大簡化了用戶的設計，降低用戶布線成本。該模塊內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路，緩沖處理輸出電路等，很小的輸入等效電阻，使該產品能夠從傳感器信號輸出回路中采集電流信號，并能達到輸入20mA信號時電壓降 ≤10V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。
信號隔離器新品9：無源型兩線制交流（AC）電流電壓信號轉4-20mA模擬信號隔離器 DIN ISO AC-O1系列交流轉直流(AC/DC)無源兩線制信號隔離變送器，是一種能將被測交流電流、電壓按線性比例輸出直流標準4-20mA電流信號的隔離變送器。配以相應的指示儀表或直接輸送到DCS/FCS系統，實現系統對交流電壓或電流的測量和控制。 該模塊輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表的模擬量輸入端口相匹配。方案設計中選用了高效能的回路竊電技術而無需獨立電源供電，采用的兩線制回路供電輸出方式可省掉兩根電源線，大大簡化了用戶的系統方案設計，降低用戶布線成本。 方案設計中充分運用系統中的指示儀表、PLC或DCS等裝置的工作電源回路，將信號的輸入電路裝置與輸出檢測控制回路完全隔離，提高了系統運行的可靠性和穩定性，充分保障及提高設備和工作人員的安全系數，所以該方案在電力遠程監控、電力儀器儀表、醫療設備、工業自控等領域廣泛應用。
