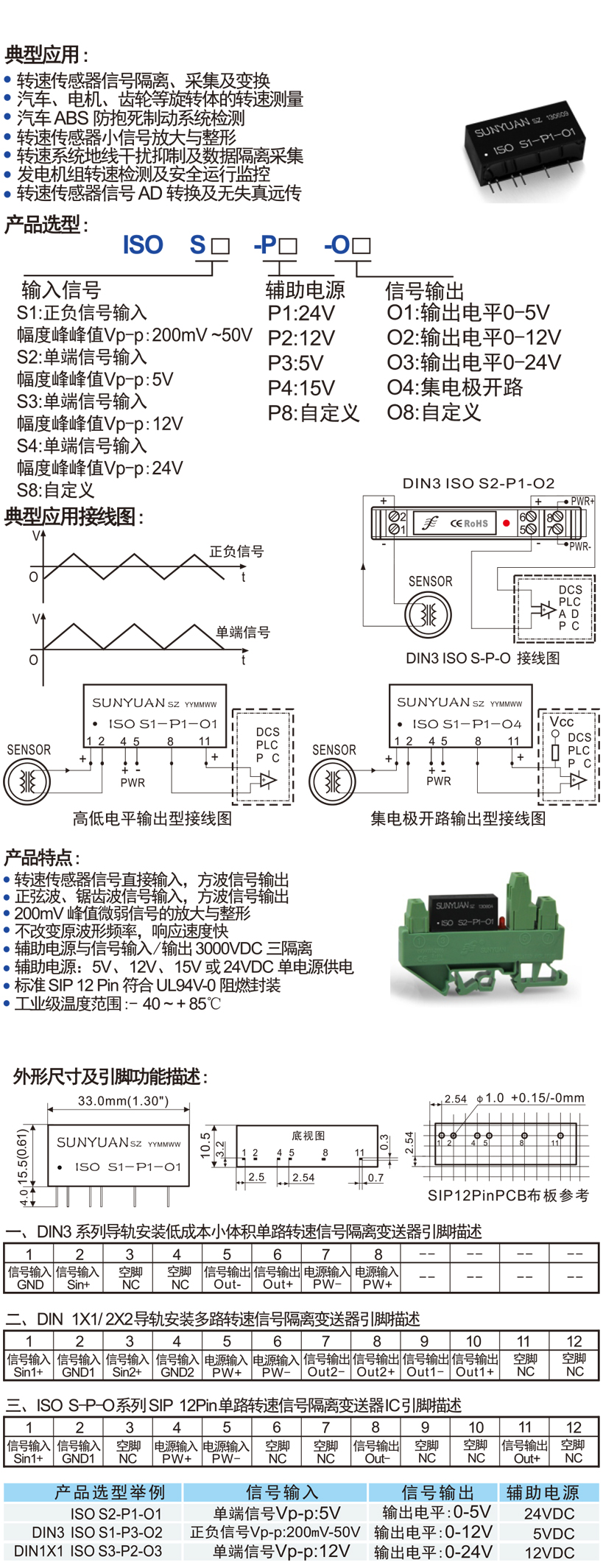

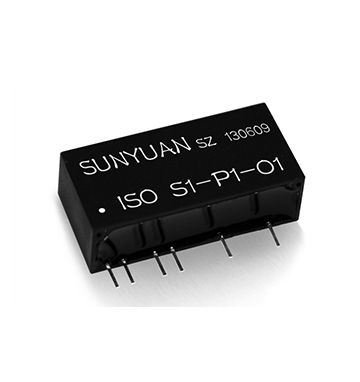

ISO S-P-O系列（正弦波轉方波）隔離變送器是一種將轉速傳感器信號、正弦波、鋸齒波信號或者微弱的波形信號隔離轉換成與輸入頻率完全一致的方波信號的混合集成電路。該產品在同一芯片上集成了一組多路高隔離的DC/DC電源，一個高性能的信號隔離器和信號放大與整形電路。特別適用于將轉速、正弦波等信號隔離轉換成標準方波脈沖信號，目前在汽車速度測量及汽車ABS防抱死制動系統中廣泛應用。ISO S-P-O芯片內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的輸入放大電路、調制電路供電，和輸出的解調電路、轉換電路、整形電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。 ISO S-P-O系列隔離變送器使用非常方便，無需其它外接元件，即可實現轉速傳感器信號的隔離變送。

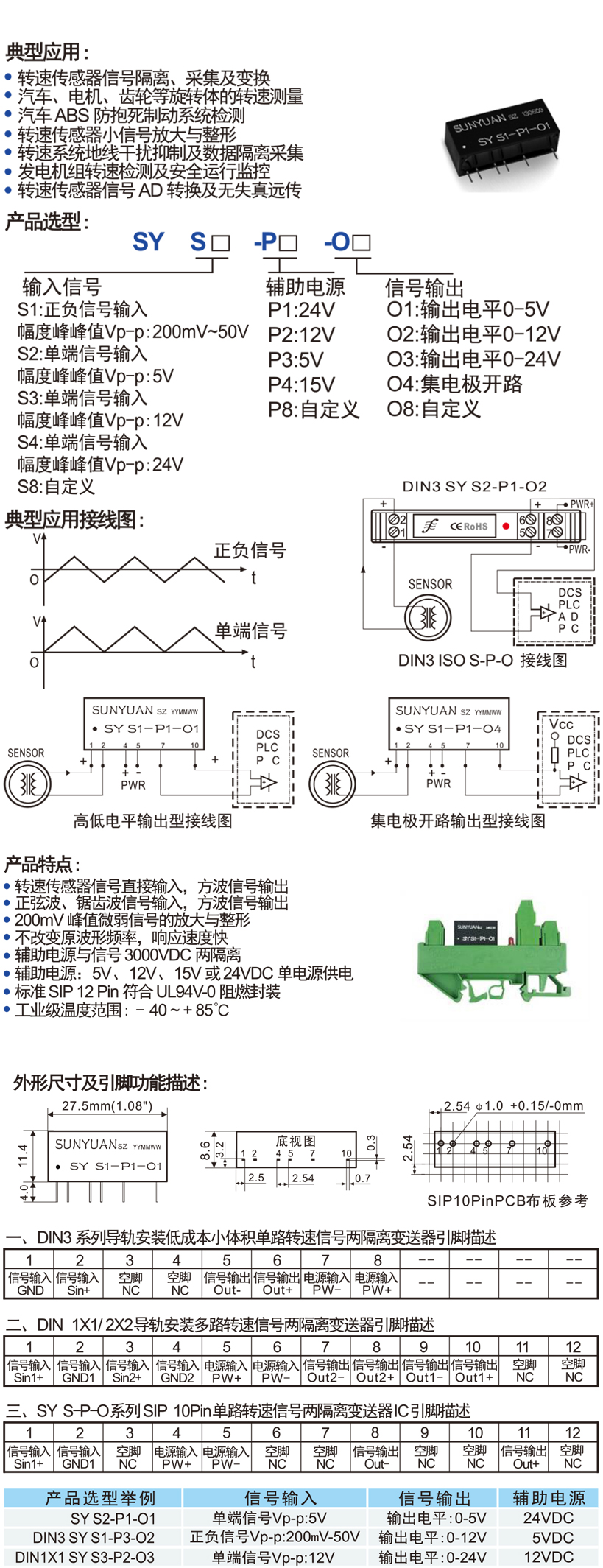

轉速傳感器脈沖信號檢測隔離變送器：ISO S-P-O / SY S-P-O系列
低成本小體積轉速傳感器信號兩隔離變送器SY S-P-O系列
ISO S-P-O系列（正弦波轉方波）隔離變送器是一種將轉速傳感器信號、正弦波、鋸齒波信號或者微弱的波形信號隔離轉換成與輸入頻率完全一致的方波信號的混合集成電路。該產品在同一芯片上集成了一組多路高隔離的DC/DC電源，一個高性能的信號隔離器和信號放大與整形電路。特別適用于將轉速、正弦波等信號隔離轉換成標準方波脈沖信號，目前在汽車速度測量及汽車ABS防抱死制動系統中廣泛應用。
ISO S-P-O芯片內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的輸入放大電路、調制電路供電，和輸出的解調電路、轉換電路、整形電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。 ISO S-P-O系列隔離變送器使用非常方便，無需其它外接元件，即可實現轉速傳感器信號的隔離變送。

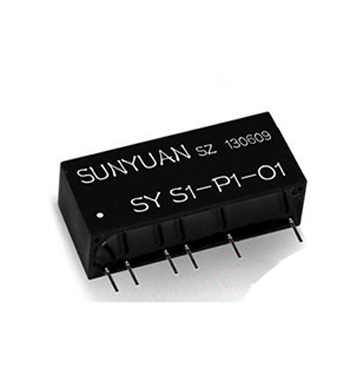

SunYuan SY S-P-O系列轉速信號采集低成本變送器，是一種將轉速傳感器信號、正弦波、鋸齒波信號或微小脈沖信號放大轉換成與輸入頻率完全一致方波信號的混合集成電路。該產品在同一芯片上集成了一組多路高隔離的DC/DC電源，一個高性能的信號放大與整形電路。特別適用于將轉速、正弦波等信號放大轉換成標準方波脈沖信號的低成本設計方案中，目前在電機運行轉速測量及汽車ABS防抱死制動等旋轉系統檢測中廣泛應用。
SY S-P-O芯片內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的輸入放大電路、調制電路供電，和輸出的解調電路、轉換電路、整形電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：工作電源與信號通道之間3000VDC兩隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SY S-P-O系列隔離變送器使用非常方便，無需其它外接元件，即可實現轉速傳感器信號的放大轉換及變送。
例2：
輸入：電機測速傳感器，正弦波VP-P：200mV~10V； 輸出：集電極開路輸出；電源：12V。
產品型號： SY S1-P2-O4

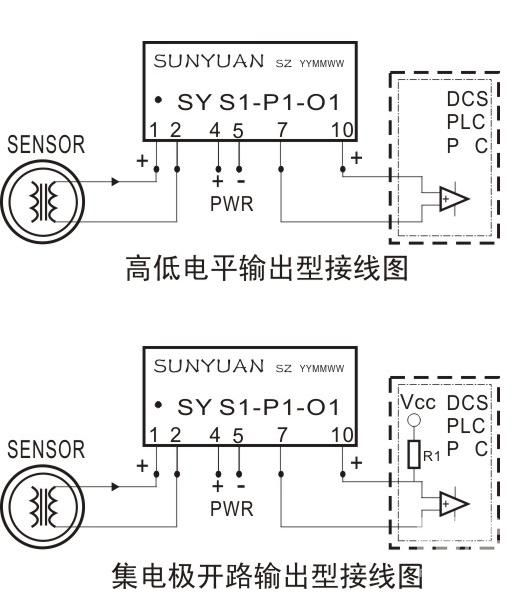

典型應用圖

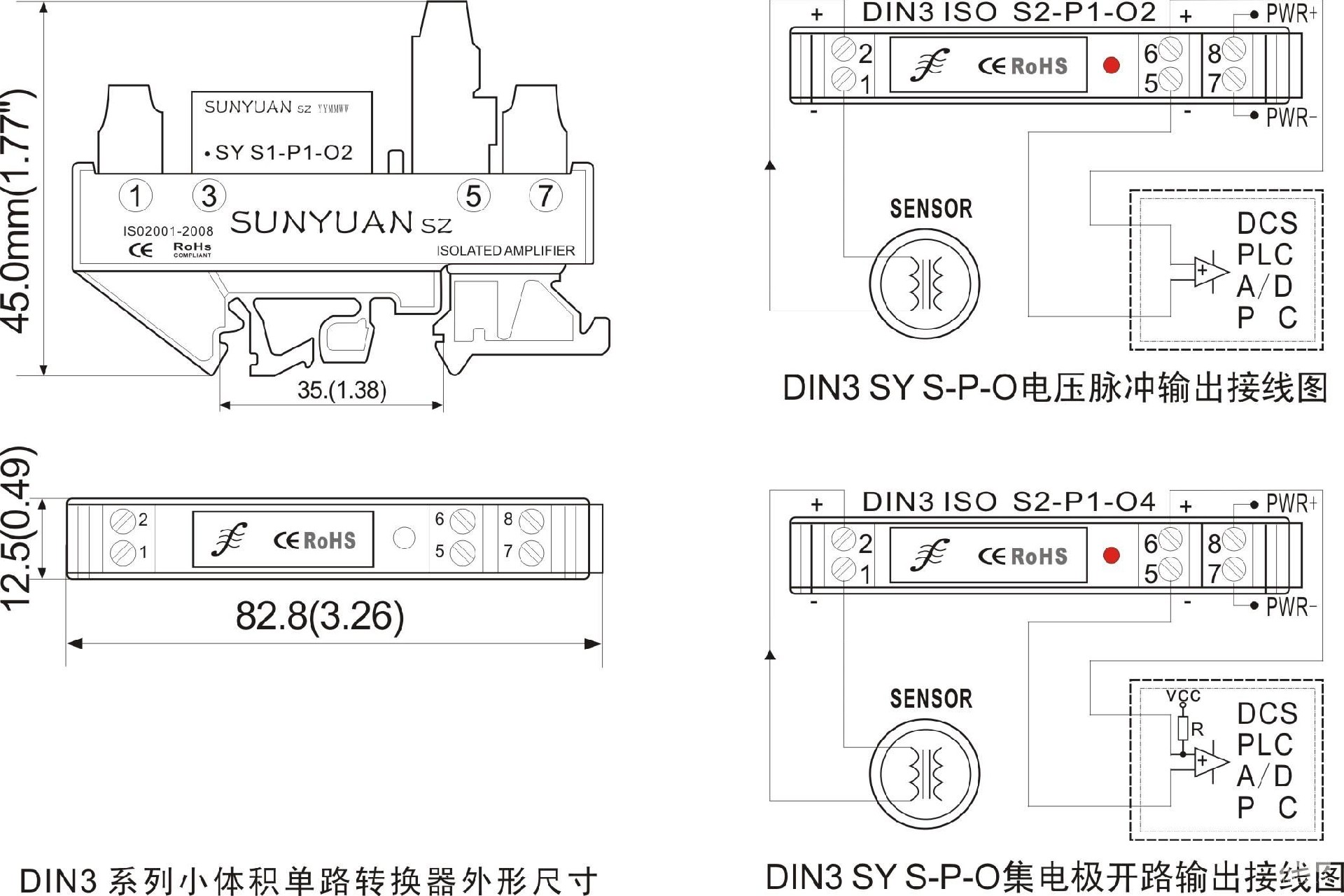

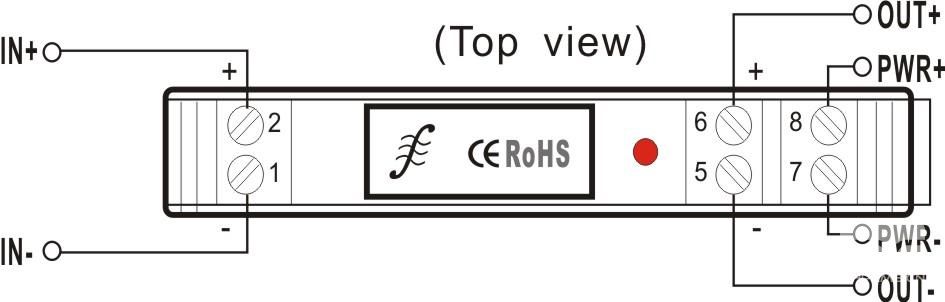

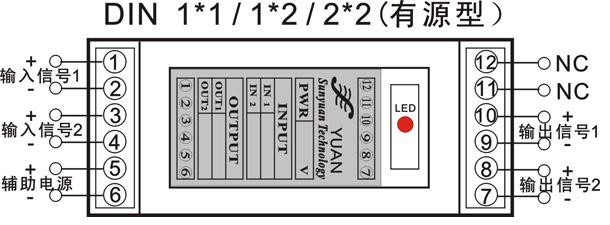

DIN3 SY S-P-O系列單路低成本、小體積標準DIN35導軌安裝產品引腳功能描述
DIN3 SY S-P-O系列產品采用超薄小體積（厚度12.5mm）、標準DIN35導軌安裝基座。嵌入SY S-P-O 系列集成模塊，采用接線端子作為輔助電源及信號輸入輸出連接方式。產品免零點和滿度調節，方便用戶直接使用。由于體積限制，DIN3系列小體積導軌安裝產品只能實現一進一出隔離轉換功能。

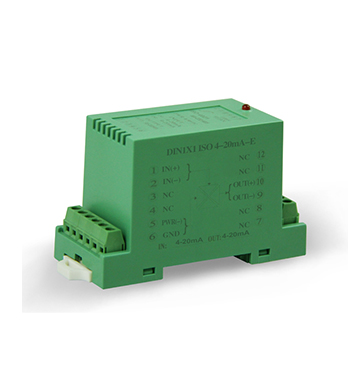

信號隔離器新品5：無源型低成本兩線制4-20mA電流轉模擬電壓信號I/V轉換信號隔離器 ISO 4-20mA-O系列（SIP12 Pin封裝）兩線制無源型4-20mA轉電壓信號隔離轉換器，可以將輸入有源4-20mA的電流信號隔離轉換成電壓信號I/V轉換輸出。該方案采用兩線制輸入回路供電方式，獨有高效信號回路竊電技術，無須外接工作電源，大大簡化了用戶的設計，降低用戶布線成本。該模塊內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路，緩沖處理輸出電路等，很小的輸入等效電阻，使該產品能夠從傳感器信號輸出回路中采集電流信號，并能達到輸入20mA信號時電壓降 ≤10V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。
